sábado, 16 de septiembre de 2017

Soft Starter


Soft-Starter

Es un dispositivo electrónico compuesto por puentes de tiristores ( SCR en la configuración del universo paralelo) provocada por una tarjeta electrónica con el fin de controlar la tensión de arranque del motor eléctrico trifásico . Su uso es común en bombas centrífugas (lavadora), motores de alta potencia, cuya aplicación no requiere variación de velocidad.




WEG - SSW07 - Guía de Puesta en Marcha - Capacitación WEG para todos


El arrancador suave controla el voltaje a través del motor a través del circuito de potencia, que consta de seis SCR de, variando el ángulo de disparo del mismo y variando de este modo la tensión efectiva aplicada al motor. Por lo tanto, uno puede controlar la corriente de arranque del motor, proporcionando un "arranque suave" (arranque suave en Inglés), no para causar interrupciones de tensión repentina la fuente de alimentación, como en ninguna traducción directa .



                                           Arrancador Suave trifásico, formas de onda

A menudo, utilizar tecnología llamada de derivación que, después de que el motor arranque y recibir toda la tensión de la red, la conexión de un contactor que sustituye a los módulos de tiristores, evitando el sobrecalentamiento de mesmos.As teclas arrancadores suaves operan con una técnica llamada de derivación en la que, al final de la ranura de tiempo de inicio, cuando por fin el motor recibe la tensión de arranque suave completo de alimentación, un contactor cuyos contactos NA trabajar en paralelo con la disposición de tiristor de cada fase se desencadena mediante la adopción de esta conducción de corriente nominal del motor.

Sof-Starter Siemens


SIRIUS Soft Starter 3RW44 with Profinet



Arrancadores suaves SIRIUS 3RW

El arrancador suave ideal para cada aplicación

Los arrancadores suaves SIRIUS 3RW son una alternativa rentable al uso de arrancadores directos o de estrella-triángulo para arrancar motores trifásicos. Evitan efectos secundarios indeseables tales como golpes mecánicos en la máquina y mecánicos o caídas de tensión en la red eléctrica.
El arranque suave en armarios de control se puede implementar en casi cualquier aplicación de una manera
simple y práctica con nuestro rango completo de arrancadores suave.

Ventajas de un vistazo


Arranque suave y parada suave
Arranque suave, sin escalones
Picos de corriente reducidos
Evitar las fluctuaciones de la tensión de línea durante el arranque
Carga reducida en el sistema de alimentación
Carga mecánica reducida en el accionamiento
Considerables ahorros de espacio y cableado reducido en comparación con otros arrancadores
Cambio sin mantenimiento
Facilidad de manejo
Combinados perfectamente con los dispositivos SIRIUS para el armario de control








PLC Siemens linea S7 200, S7 300,S7 1200, S7 1500, S7 400.

Controladores Lógicos programables PLC.

En el mercado encontraran muchas marcas distintos software, pero en  esencia todos se programan de la misma manera y bajo la misma norma, IEC 1131.

Ene este apartado trataremos la linea Siemens en sus variantes LOGO, S7 200, S7 300.

Resultado de imagen para plc siemens


Linea Siemens.

Para la programación y prueba de sistemas realizados con estos PLC, existen varias plataformas para tales fines, algunas son libre y otras con licencia.


La gama S7--200 comprende diversos sistemas de automatización pequeños (Micro--PLCs) que se pueden utilizar para numerosas tareas. Gracias a su diseño compacto, su bajo costo y su amplio juego de operaciones, los sistemas de automatización S7--200 son idóneos para controlar tareas sencillas. La gran variedad de modelos S7--200 y el software de programación basado en Windows ofrecen la flexibilidad necesaria para solucionar las tareas de automatización. Este manual contiene información sobre cómo instalar y programar los Micro--PLCs S7--200 y va dirigido a ingenieros, programadores, técnicos de instalación y electricistas que dispongan de conocimientos básicos sobre los sistemas de automatización.



Con este curso podremos de a poco adentrarnos en el mundo de los autómatas programables.

Este modelo esta siendo dejado de utilizar, es decir la firma Siemens lo a descontinuado pero aun existen en el mercado y en plantas industriales.

El S7 200 a sido remplazado por un modelo nuevo que es el S7 1200 lo que vendría a ser un S7 200 el cual se programa en un entorno muy similar al S7 300 lo que lo hace un PLC mas potente y posible de integrar en cualquier sistema por sus múltiples formas de coneccion a redes industriales sin olvidarnos que la linea S7 200 también la podemos conectar a muchas redes industriales (Profibus, ethernet, ASI, etc).

Para poder crear programas lo único que debemos hacer es buscar y descargar desde Internet el software MicroWin, que es el entorno de programación y claro esta que debemos poseer una pc para realizar la misma.

Si queremos prender de forma rápida lo que es el entorno del S7 200 les recomiendo visitar El Canal PLC, ahí encontraran una guía con ejercicios, emuladores de programas de S7 200.



Aquí les dejo el link del software de MicroWin para S7 200 , en el enlace de el canal PLC tienen los links dentro de la pagina de descarga de los distintos emuladores.

S7 300.

Esta linea de Siemens en lo personal es la que mas me gusta, y les cuento, por que con esta gama de PLC se puede hacer de todo desde utilizarlo en cosas sencillas hasta complejas, comunicación en redes utilizándolos como esclavo o como maestro de redes en fin es un PLC muy robusto y de grandes prestaciones y el ambiente de programación es bastante accesible simplemente debemos aplicarles unas cuantas horas de programación y familiarizarnos con el entorno.

Para comenzar aquí les dejo el enlace al manual de características e instalación del S7 300



Continuado debemos leer o por lo menos tenerlo presente al manual básico de usuario que no aclara algunas dudas acerca de como están constituidos y que necesitamos para comenzar con nuestros primer programa.



Al navegar por Internet y querer encontrar un buen material para poder aprender a programar esta linea de PLC encontré este BLOG de cursosplc.blog que esta muy bueno y completo.

Tiene vídeos didácticos donde podremos aprender paso a paso cada una de las funciones que posee este PLC S7 300.

Manual de iniciación en S7 300 de un Instituto de España en esta pagina te enseñan de forma mas didáctica y la compresión es mejor.






viernes, 15 de abril de 2016

Electrónica de Potencia.


La expresión electrónica de potencia se utiliza para diferenciar el tipo de aplicación que se le da a dispositivos electrónicos, en este caso para transformar y controlar voltajes y corrientes de niveles significativos.

Se diferencia así este tipo de aplicación de otras de la electrónica denominadas de baja potencia o también de corrientes débiles


En este tipo de aplicación se reencuentran la electricidad y la electrónica, pues se utiliza el control que permiten los circuitos electrónicos para controlar la conducción (encendido y apagado) de semiconductores de potencia para el manejo de corrientes y voltajes en aplicaciones de potencia.

Esto al conformar equipos denominados convertidores estáticos de potencia.

De esta manera, la electrónica de potencia permite adaptar y transformar la energía eléctrica para distintos fines tales como alimentar controladamente otros equipos, transformar la energía eléctrica de continua a alterna o viceversa, y controlar la velocidad y el funcionamiento de máquinas eléctricas, etc. mediante el empleo de dispositivos electrónicos, principalmente semiconductores.

Esto incluye tanto aplicaciones en sistemas de control, sistemas de compensación de factor de potencia y/o de armónicos como para suministro eléctrico a consumos industriales o incluso la interconexión de sistemas eléctricos de potencia de distinta frecuencia.

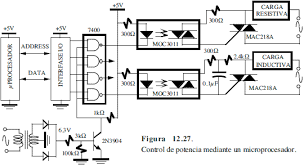

Resultado de imagen para electronica de potencia

El principal objetivo de esta disciplina es el manejo y transformación de la energía de una forma eficiente, por lo que se evitan utilizar elementos resistivos, potenciales generadores de pérdidas por efecto Joule.

Los principales dispositivos utilizados por tanto son bobinas y condensadores, así como semiconductores trabajando en modo corte/saturación (on/off, encendido y apagado).

Convertidores de la energía eléctrica.

Conversión de potencia es el proceso de convertir una forma de energía en otra, esto puede incluir procesos electromecánicos o electroquímicos.

Dichos dispositivos son empleados en equipos que se denominan convertidores estáticos de potencia, clasificados en:
  • Rectificadores: convierten corriente alterna en corriente continua

  • Inversores: convierten corriente continua en corriente alterna

  • Cicloconversores: convierten corriente alterna en corriente alterna de otra frecuencia menor


  • Choppers: convierten corriente continua en corriente continua de menor o mayor tensión



En la actualidad esta disciplina está cobrando cada vez más importancia debido principalmente a la elevada eficiencia de los convertidores electrónicos en comparación a los métodos tradicionales, y su mayor versatilidad.

Un paso imprescindible para que se produjera esta revolución fue el desarrollo de dispositivos capaces de manejar las elevadas potencias necesarias en tareas de distribución eléctrica o manejo de potentes motores.

Aplicaciones.

Las principales aplicaciones de los convertidores electrónicos de potencia son las siguientes:
Fuentes de alimentación: En la actualidad han cobrado gran importancia un subtipo de fuentes de alimentación electrónicas, denominadas fuentes de alimentación conmutadas. Estas fuentes se caracterizan por su elevado rendimiento y reducción de volumen necesario.



El ejemplo más claro de aplicación se encuentra en la fuente de alimentación de los ordenadores.
Control de motores eléctricos: La utilización de convertidores electrónicos permite controlar parámetros tales como la posición, velocidad o par suministrado por un motor.
Este tipo de control se utiliza en la actualidad en los sistemas de aire acondicionado. Esta técnica, denominada comercialmente como "inverter" sustituye el antiguo control encendido/apagado por una regulación de velocidad que permite ahorrar energía.

Asimismo, se ha utilizado ampliamente en tracción ferroviaria, principalmente en vehículos aptos para corriente continua (C.C.) durante las décadas de los años 70 y 80, ya que permite ajustar el consumo de energía a las necesidades reales del motor de tracción, en contraposición con el consumo que tenían los vehículos controlados por resistencias de arranque y frenado.

Actualmente el sistema chopper sigue siendo válido, pero ya no se emplea en la fabricación de nuevos vehículos, puesto que actualmente se utilizan equipos basados en el motor trifásico, mucho más potente y fiable que el motor de colector.


Calentamiento por inducción: Consiste en el calentamiento de un material conductor a través del campo generado por un inductor. La alimentación del inductor se realiza a alta frecuencia, generalmente en el rango de los kHz, de manera que se hacen necesarios convertidores electrónicos de frecuencia. La aplicación más vistosa se encuentra en las cocinas de inducción actuales.
Otras: Como se ha comentado anteriormente son innumerables las aplicaciones de la electrónica de potencia. Además de las ya comentadas destacan: sistemas de alimentación ininterrumpida, sistemas de control del factor de potencia, balastos electrónicos para iluminación a alta frecuencia, interfase entre fuentes de energía renovables y la red eléctrica, etc.

Las líneas de investigación actuales buscan la integración de dispositivos de potencia y control en un único chip, reduciendo costes y multiplicando sus potenciales aplicaciones. No obstante existen dificultades a salvar como el aislamiento entre zonas trabajando a altas tensiones y circuitería de control, así como la disipación de la potencia perdida.






Maquinas Virtuales


Se preguntaran maquinas virtuales en automatismos industriales y electricidad para que?

La razón de utilizar maquinas virtuales en los automatismos industriales es por que a la hora de probar programas de autómatas, diseño de planos, neumática, hidráulica,etc. De los nombrados hay muchas marcas y modelos como así también lo hay en software y depende de la ubicación geográfica algunos son mas comunes que otros.

Por eso es bueno contar con maquinas virtuales para la prueba de los mismos.

En este apartado de este blog hablare de ellos y algunas formas de implementacion.


Resultado de imagen para virtual box


Virtual box es una plataforma donde se creara de forma virtual una maquina es decir dentro de nuestra maquina física podremos crear otra que sera un programa que correrá como si fuera una maquina mas a la cual le instalaremos el sistema operativo que deseemos Windows en cualquiera de sus versiones o Ubuntu de Linux este es un software libre mas fácil de conseguir.



Luego de la instalación de VBox viene la etapa de instalación de un sistema operativo WindowsUbuntu.



Otra opción también podría ser VMWare es similar a VBox solo que de otra marca y la verdad cualquiera de los dos son muy fáciles de utilizar.



Yo particularmente lo que mas e probado son sistemas operativos de distintos fabricantes y una variedad importantes de software de distintos tipo por ejemplo sistemas CAD de diseño de planos. programación de PLC de gama baja, media y alta; PLR de la linea Zelio y Logo de Siemens.

Resultado de imagen para vmware


E creado una red virtual de computadoras con el uso de Windows Server 2008, donde e creado Usuarios con distintos privilegios dentro de la red.



Una vez creada las maquinas virtuales lo que hacemos ahora es crear la red asignando de forma manual o automática las direcciones IP de cada Host y el Servidor.




En caso de querer aprender mas sobre Dominio y creación de Usuarios les recomiendo utilizar un Software de Cisco , su nombre es Cisco Packet Tracer Student.



Con este programa podemos diseñar, armar y probar de forma virtual una red de Host que no necesariamente deberán ser computadoras si no que pueden ser todos los dispositivos que tengan puerto de coneccion a Internet.

Bueno con lo expuesto hasta aquí ya sabemos un poco mas de redes de computadoras las cuales las podremos implementar para su uso industrial, domésticos, oficinas,etc.




domingo, 3 de abril de 2016

Montaje de Cuadros Eléctricos (Tableros).


Un cuadro eléctrico es una combinación de varios dispositivos de protección y maniobra, agrupados en una o más cajas adyacentes (columnas).

En un cuadro es posible distinguir las siguientes partes: una caja, denominada envolvente conforme a las normas (y cuya función es el soporte y la protección mecánica de los componentes que alberga) y el equipamiento eléctrico, formado por los aparatos, las conexiones internas y los terminales de entrada y salida para la conexión a la instalación.
Como todos los componentes de un sistema eléctrico, los cuadros también deben cumplir las normas
correspondientes.

Montaje de cuadros eléctricos

Variedad de cuadros eléctricos.

En lo referido a las normas, se ha producido un cambio con la sustitución de la antigua norma IEC 60439-1 por las normas IEC 61439-1 e IEC 61439-2. Estas normas son aplicables a todos los cuadros de distribución y control de baja tensión (aquellos en los que la tensión nominal no supera los 1000 V para CA o los 1500 V para CC).

En este documento, el término "cuadro" se utiliza para hacer referencia a un conjunto de equipos de protección y maniobra de baja tensión.
Este cuaderno de aplicaciones técnicas tiene como fin:

1) describir las principales innovaciones y cambios introducidos en las nuevas normas en lo relativo a
estructura, definiciones y contenido (por ejemplo, métodos de verificación de cuadros y condiciones
de aplicación correspondientes), prestando especial atención a la verificación del rendimiento en cuanto a: límites de sobre temperatura, resistencia a cortocircuitos y propiedades dieléctricas;

2) proporcionar un documento que incluya información útil para la construcción y certificación de cuadros de baja tensión conforme a las normas IEC 61439.

Este documento está dividido en siete apartados principales;

- introducción y descripción de las nuevas normas IEC 61439;

- definición de las características eléctricas nominales, de los grados IP e IK y de las formas de segregación interna de un cuadro;

- requisitos normativos en cuanto a: sobretemperatura, resistencia a cortocircuitos y propiedades dieléctricas (distancias de aislamiento);

- requisitos para la protección contra el contacto directo e indirecto;

- instrucciones para la construcción, manipulación, transporte e instalación definitiva de los cuadros;

- propiedades y rendimiento (verificaciones de diseño) de los cuadros y una guía para llevar a cabo
verificaciones particulares (certificación del cuadro);

- un ejemplo de selección de productos (interruptores automáticos, conductores, sistema de distribución, embarrados y estructura metálica) para la construcción de cuadros ArTu.

Fuente InfoPLC

Guía construcción cuadro eléctrico de baja tensión



En otro apartado de este blog explique y muestro CadeSimu que es un software de prueba de circuitos automáticos y realiza la confección también de planos no es del todo completo pero a la hora de crear un automatismo es de mucha utilidad y practico.



En lo que se refiere a diseño de planos la variedad de software de diseño de planos es muy amplia por eso a la hora de comenzar, los programas mostrados aquí son una buena opción para iniciarnos en el mundo de los diseños y proyectos industriales, claro que si queremos enlazarlos con nuestros programas de plc o diseños de neumática e hidráulica les recomiendo Eplan o otra opción podría ser también Aucotec el Cad.







Espero que los programas expuestos aquí les sea de mucha ayuda, por mas programas y temas relacionados con los automatismos ve al indice de mas abajo.





martes, 29 de marzo de 2016

PIC


PIC Microcontrolador.

Los PIC son una familia de microcontroladores tipo RISC fabricados por Microchip Technology Inc. y derivados del PIC 1650, originalmente desarrollado por la división de microelectrónica de General Instrument.


PIC 1650

El nombre actual no es un acrónimo. En realidad, el nombre completo es PICmicro, aunque generalmente se utiliza como Peripheral Interface Controller(controlador de interfaz periférico).

El PIC original se diseñó para ser usado con la nueva CPU de 16 bits CP16000. Siendo en general una buena CPU, ésta tenía malas prestaciones de entrada y salida, y el PIC de 8 bits se desarrolló en 1975 para mejorar el rendimiento del sistema quitando peso de entrada/salida a la CPU.

El PIC utilizaba micro código simple almacenado en ROM para realizar estas tareas; y aunque el término no se usaba por aquel entonces, se trata de un diseño RISC que ejecuta una instrucción cada 4 ciclos del oscilador.

En 1985 la división de microelectrónica de General Instrument se separa como compañía independiente que es incorporada como filial (el 14 de diciembre de 1987 cambia el nombre a Microchip Technology y en 1989 es adquirida por un grupo de inversores) y el nuevo propietario canceló casi todos los desarrollos, que para esas fechas la mayoría estaban obsoletos. El PIC, sin embargo, se mejoró con EPROM para conseguir un controlador de canal programable. Hoy en día multitud de PIC vienen con varios periféricos incluidos (módulos de comunicación serie, UART, núcleos de control de motores, etc.) y con memoria de programa desde 512 a 32 000 palabras (una palabra corresponde a una instrucción en lenguaje ensamblador, y puede ser de 12, 14, 16 o 32 bits, dependiendo de la familia específica de PICmicro).


El PIC usa un juego de instrucciones, cuyo número puede variar desde 35 para PIC de gama baja a 70 para los de gama alta. Las instrucciones se clasifican entre las que realizan operaciones entre el acumulador y una constante, entre el acumulador y una posición de memoria, instrucciones de condicionamiento y de salto/retorno, implementación de interrupciones y una para pasar a modo de bajo consumo llamada sleep.

Microchip proporciona un entorno de desarrollo freeware llamado MPLAB que incluye un simulador software y un ensamblador. Otras empresas desarrollan compiladores C y BASIC. Microchip también vende compiladores para los PIC de gama alta ("C18" para la serie F18 y "C30" para los dsPIC) y se puede descargar una edición para estudiantes del C18 que inhabilita algunas opciones después de un tiempo de evaluación.

Para el lenguaje de programación Pascal existe un compilador de código abierto, JAL, lo mismo que PicForth para el lenguaje Forth. GPUTILS es una colección de herramientas distribuidas bajo licencia GPL que incluye ensamblador y enlazador, y funciona en Linux, MacOS y Microsoft Windows. GPSIM es otra herramienta libre que permite simular diversos dispositivos hardware conectados al PIC.

Uno de los más modernos y completos compiladores para lenguaje C es [mikroC], que es un ambiente de desarrollo con editor de texto, bibliotecas con múltiples funciones para todos los módulos y herramientas incorporadas para facilitar enormemente el proceso de programación.

Arquitectura central.

La arquitectura del PIC es sumamente minimalista. Está caracterizada por las siguientes prestaciones:
Área de código y de datos separadas (Arquitectura Harvard).
Un reducido número de instrucciones de longitud fija.

Implementa segmentación de tal modo que la mayoría de instrucciones duran 1 tiempo de instrucción (o 4 tiempos de reloj). Pueden haber instrucciones de dos tiempos de instrucción (saltos, llamadas y retornos de subrutinas y otras) o inclusive con más tiempo de instrucción en PIC de gama alta. Esto implica que el rendimiento real de instrucciones por segundo del procesador es de al menos 1/4 de la frecuencia del oscilador.

Un solo acumulador (W), cuyo uso (como operador de origen) es implícito (no está especificado en la instrucción).Todas las posiciones de la RAM funcionan como registros de origen y/o de destino de operaciones matemáticas y otras funciones.
Una pila de hardware para almacenar instrucciones de regreso de funciones.
Una relativamente pequeña cantidad de espacio de datos direccionable (típicamente, 256 bytes), extensible a través de manipulación de bancos de memoria.
El espacio de datos está relacionado con el CPU, puertos, y los registros de los periféricos.
El contador de programa está también relacionado dentro del espacio de datos, y es posible escribir en él (permitiendo saltos indirectos).

A diferencia de la mayoría de otros CPU, no hay distinción entre los espacios de memoria y los espacios de registros, ya que la RAM cumple ambas funciones, y esta es normalmente referida como "archivo de registros" o simplemente, registros.

Espacio de datos (RAM)

Los microcontroladores PIC tienen una serie de registros que funcionan como una RAM de propósito general. Los registros de propósito específico para los recursos de hardware disponibles dentro del propio chip también están direccionados en la RAM. La direccionabilidad de la memoria varía dependiendo de la línea de dispositivos, y todos los dispositivos PIC tienen algún tipo de mecanismo de manipulación de bancos de memoria que pueden ser usados para acceder memoria externa o adicional. Las series más recientes de dispositivos disponen de funciones que pueden cubrir todo el espacio direccionable, independientemente del banco de memoria seleccionado. En los dispositivos anteriores, esto debía lograrse mediante el uso del acumulador.

Para implementar direccionamiento indirecto, se usa un registro de "selección de registro de archivo" (FSR) y uno de "registro indirecto" (INDF): Un número de registro es escrito en el FSR, haciendo que las lecturas o escrituras al INDF serán realmente hacia o desde el registro apuntado por el FSR. Los dispositivos más recientes extienden este concepto con post y preincrementos/decrementos para mayor eficiencia al acceder secuencialmente a la información almacenada. Esto permite que se pueda tratar al FSR como un puntero de pila.

La memoria de datos externa no es directamente direccionable excepto en algunos microcontroladores PIC 18 de gran cantidad de pines.

Programación del PIC.

Para transferir el código de un ordenador al PIC normalmente se usa un dispositivo llamado programador. La mayoría de PIC que Microchip distribuye hoy en día incorporan ICSP (In Circuit Serial Programming, programación serie incorporada) o LVP (Low Voltage Programming, programación a bajo voltaje), lo que permite programar el PIC directamente en el circuito destino. Para la ICSP se usan los pines RB6 y RB7 (En algunos modelos pueden usarse otros pines como el GP0 y GP1 o el RA0 y RA1) como reloj y datos y el MCLR para activar el modo programación aplicando un voltaje de 13 voltios.

Existen muchos programadores de PIC, desde los más simples que dejan al software los detalles de comunicaciones, a los más complejos, que pueden verificar el dispositivo a diversas tensiones de alimentación e implementan en hardware casi todas las funcionalidades.



Muchos de estos programadores complejos incluyen ellos mismos PIC preprogramados como interfaz para enviar las órdenes al PIC que se desea programar. Uno de los programadores más simples es el TE20, que utiliza la línea TX del puerto RS-232 como alimentación y las líneas DTR y CTS para mandar o recibir datos cuando el microcontrolador está en modo programación. El software de programación puede ser el ICprog, muy común entre la gente que utiliza este tipo de microcontroladores. Entornos de programación basados en intérpretes BASIC ponen al alcance de cualquiera proyectos que parecieran ser ambiciosos.

Se pueden obtener directamente de Microchip muchos programadores/depuradores (octubre de 2005):

Una buena recopilación de herramientas de desarrollo para PIC puede encontrarse Aquí. (Mayo de 2009).

Programadores
  • PICStart Plus (puerto serie y USB)
  • Promate II (puerto serie)
  • MPLAB PM3 (puerto serie y USB)
  • ICD2 (puerto serie y USB)
  • ICD3 (USB)
  • PICKit 1 (USB)
  • IC-Prog 1.06B
  • PICAT 1.25 (puerto USB2.0 para PIC y Atmel)
  • WinPic 800 (puerto paralelo, serie y USB)
  • PICKit 2 (USB)
  • PICKit 3 (USB)
  • Terusb1.0
  • Eclipse (PIC y AVR. USB)
  • MasterProg (USB)
Depuradores integrados.
  • ICD (Serie)
  • ICD2 (Serie o full speed USB - 2 Mbits/s)
  • ICD3 (High speed USB - 480 Mbits/s)
Emuladores.
  • Proteus - ISIS
  • ICE2000 (puerto paralelo, convertidor a USB disponible)
  • ICE4000 (USB)
  • PIC EMU
  • ISEC
  • PIC CDlite
  • PIC Simulator
  • Crocodrile Clips

    Características
  1. Los PIC actuales vienen con una amplia gama de mejoras hardware incorporadas:
  2. Núcleos de CPU de 8/16 bits con Arquitectura Harvard modificada
  3. Memoria Flash y ROM disponible desde 256 bytes a 256 kilobytes
  4. Puertos de entrada/salida (típicamente 0 a 5.5 voltios)
  5. Temporizadores de 8/16/32 bits
  6. Tecnología Nanowatt para modos de control de energía
  7. Periféricos serie síncronos y asíncronos: USART, AUSART, EUSART
  8. Conversores analógico/digital de 8-10-12 bits
  9. Comparadores de tensión
  10. Módulos de captura y comparación PWM
  11. Controladores LCD
  12. Periférico MSSP para comunicaciones I²C, SPI, y I²S
  13. Memoria EEPROM interna con duración de hasta un millón de ciclos de lectura/escritura
  14. Periféricos de control de motores
  15. Soporte de interfaz USB
  16. Soporte de controlador Ethernet
  17. Soporte de controlador CAN
  18. Soporte de controlador LIN
  19. Soporte de controlador Irda
Variaciones del PIC.
PIC modernos.

Los viejos PIC con memoria PROM o EPROM se están renovando gradualmente por chips con memoria Flash. Así mismo, el juego de instrucciones original de 12 bits del PIC1650 y sus descendientes directos ha sido suplantado por juegos de instrucciones de 14 y 16 bits. Microchip todavía vende versiones PROM y EPROM de la mayoría de los PIC para soporte de aplicaciones antiguas o grandes pedidos.

Se pueden considerar tres grandes gamas de MCU PIC en la actualidad: Los básicos (Line base), los de medio rango (Mid Range) y los de alto desempeño (high performance).

Los PIC18 son considerandos de alto desempeño y tienen entre sus miembros a PIC con módulos de comunicación y protocolos avanzados (USB, Ethernet, Zigbee por ejemplo).

Clones del PIC.

Por todos lados surgen compañías que ofrecen versiones del PIC más baratas o mejoradas. La mayoría suelen desaparecer rápidamente. Una de ellas que va perdurando es Ubicom (antiguamente Scenix) que vende clones del PIC que funcionan mucho más rápido que el original. Open Cores tiene un núcleo del PIC16F84 escrito en Verilog.

PIC inalámbricos.

El microcontrolador rfPIC integra todas las prestaciones del PICmicro de Microchip con la capacidad de comunicación inalámbrica UHF para aplicaciones RF de baja potencia. Estos dispositivos ofrecen un diseño muy comprimido para ajustarse a los cada vez más demandados requerimientos de miniaturización en aparatos electrónicos. Aun así, no parecen tener mucha salida en el mercado.
PIC para procesado de señal (dsPIC).

Los dsPIC son el penúltimo lanzamiento de Microchip, comenzando a producirlos a gran escala a finales de 2004. Son los primeros PIC con bus de datos inherente de 16 bits. Incorporan todas las posibilidades de los anteriores PIC y añaden varias operaciones de DSP implementadas en hardware, como multiplicación con suma de acumulador (multiply-accumulate, o MAC), barrel shifting, bit reversión o multiplicación 16x16 bits.
PIC de 32 bits (PIC32).

Microchip Technology lanzó en noviembre de 2007 los nuevos microcontroladores de 32 bits con una velocidad de procesamiento de hasta 1.6 DMIPS/MHz con capacidad HOST USB. Sus frecuencias de reloj pueden alcanzar los 80 MHz a partir de cuarzos estándares de 4 a 5MHz gracias a un PLL interno. Funcionan a 3.3 V en sus puertos de entrada y salida, aunque el fabricante indica que salvo en los pines con función analógica, en la mayoría se toleran tensiones de hasta 5V. Disponen de una arquitectura optimizada con alto grado de paralelismo y núcleo de tipo M4K y una elevada capacidad de memoria RAM y FLASH ROM. Todo ello hace que estos MCUs permiten un elevado procesamiento de información.

PIC más comúnmente usados

PIC12C508/509 (Encapsulamiento reducido de 8 pines, oscilador interno, popular en pequeños diseños como el iPod remote).
PIC12F629/675
PIC16F84 (Considerado obsoleto, pero imposible de descartar y muy popular)
PIC16F84A (Actualización del anterior, la A indica que cuenta con módulos de comparación A/D, algunas versiones funcionan a 20 MHz, compatible 1:1)
PIC16F628A/648A (Opciones típicas para migrar o actualizar desde diseños antiguos hechos con el
PIC16F84A.



Poseen módulos de comparación A/D, Capture & Compare CCP (PWM), comunicación en serie USART y oscilador interno, entre otras mejoras)
PIC16F88 (Nuevo sustituto del PIC16F84A y superior al PIC16F648A con más memoria, oscilador interno, USART, SSP, comparador y convertidor A/D. Muy popular).
PIC16F87X/87XA ("Hermanos mayores" del PIC16F84/84A, con cantidad de mejoras incluidas en hardware. Bastante común en proyectos de aficionados).
PIC16F886/887 (Nuevo sustituto del 16F876A y 16F877A con la diferencia que ahora ya incluye oscilador interno, considerados los más cercanos a la familia 18F).



PIC16F193x (Nueva gama media de PIC optimizado y con mucha RAM, ahora con 49 instrucciones frente al conjunto de 35 más común).
PIC18F452
PIC18F2455 Con manejo de puerto USB 2.0
PIC18F2520/4520 Múltiples comparadores y convertidores A/D.



PIC18F2550/4550 Manejo de puertos USB 2.0 y muy versátil. Por ello, es muy común en el ámbito académico.
dsPIC30F2010
dsPIC30F3014


dsPIC30F3011 (Ideales para control electrónico de motores eléctricos de inducción, control sobre audio, etc).
PIC32 (Nueva gama de PIC de 32 bits, los más modernos son compatibles con USB 2.0).

PIC en Internet.

Se puede encontrar extensa información y documentación sobre PIC en Internet, principalmente por dos motivos: el primero, porque han sido muy usados para romper los sistemas de seguridad de varios productos de consumo masivo (televisión paga, PlayStation, etc), lo que atrae la atención de los cracker; y segundo, porque el PIC16C84 fue uno de los primeros microcontroladores fácilmente reprogramables para aficionados.

Hay muchos foros y listas de correo dedicados al PIC, en los que un usuario puede proponer sus dudas y recibir respuestas.

Monitorización y control vía Internet.

Con estos se pueden desarrollar sistemas sistemas SCADA, para adquirir y enviar datos al puerto serial de un computador utilizando, por ejemplo, transmisión UART y el protocolo RS-232, o implementando el protocolo TCP/IP directamente para construir un sistema completamente embebido.









sábado, 26 de marzo de 2016

PICAXE



PICAXE es una familia de microcontroladores basada en PIC.

Los PICAXE son esencialmente PICs, con firmware preprogramado que habilita el arranque de código directamente de un PC, simplificando el desarrollo de sistemas embebidos al aficionado.

Resultado de imagen para picaxe chip

Picaxe 20M2.

Hardware.

Actualmente hay siete variantes de PICAXE, variando de 8 a 40 pines y entre encapsulados DIP y SMD.
Resultado de imagen para picaxe chip     Resultado de imagen para picaxe chip
DIP                                                                    SMD

Vienen preprogramados con un intérprete de BASIC similar al BASIC Stamp, pero usando EEPROM, por consecuencia reduciendo costos. Esto también permite hacer descargas de programa con una conexión serial simple, eliminando la necesidad de un programador PIC.

Los PICAXE se programan usando cable serial RS-232 o USB, conectado entre el computador y el circuito de descarga, el cual usa típicamente un jack 3.5mm y dos resistencias.
Fuente wikipedia

SISTEMA DE PROGRAMACIÓN DE MICROCONTROLADOR


El  “PICAXE”  es un sistema de microcontroladores fáciles de programar que explota las características  únicas de la nueva generación de microcontroladores de bajo costo con memoria FLASH. Estos  microcontroladores pueden ser programados  una y otra vez  sin la necesidad de un costoso programador.

El poder del  sistema PICAXE  radica en su sencillez. No necesita de ningún programador, borrador o complejo sistema electrónico – el microcontrolador es programado (con un simple programa  en BASIC o  un diagrama de flujo)  mediante una conexión de tres  alambres   conectada al  puerto serie (USB) del ordenador. El circuito operacional  PICAXE utiliza  únicamente  tres componentes y puede ser ensamblado fácilmente  en un tablero  experimental  para componentes electrónicos, en una placa corriente o en una placa PCB.

El microcontrolador PICAXE-28 provee 22 pines de entrada/salida – 8 salidas digitales, 8 entradas, 4 analógicas y  2 pines de  interfase en  serie.

Resultado de imagen para picaxe 28x2   Resultado de imagen para picaxe 28x2

• bajo costo,  circuito  de fácil construcción
• 8 salidas y 5 entradas y 4 analógicas
• rápida operación de  descarga mediante el  cable serie
• Software “Editor de Programación”  gratuito  y de fácil uso
• lenguaje BASIC simple y   fácil de aprender
• manuales  gratuitos y  foro de apoyo en línea
• también puede programarse utilizando Organigramas

El paquete de inicio incluye los siguientes elementos:

• tablero estándar de  interfase
• cable de descarga
• CDROM con programas  y manuales
• chip de microcontrolador PICAXE-28A

Todo lo mencionado sobre el paquete de inicio lo podes descargar desde la pagina oficial del fabricante PICAXE.

O si lo que deseas es conseguirlo lo que debes hacer es una cuenta, lo podrás comprar directo al fabricante en su sección de PICAXESTORE y pagarlo por los métodos de pagos online como por ejemplo PAYPAL.

Primer Programa

La verdad que para hacer un primer programa es bastante sencillo y cargarlo en el PICAXE es también una tarea fácil de llevar a cabo solo se requieren 2 resistencias un protoboard, un conector serial DB9 y el software de PICAXE.

Encendido y apagado de uno de los terminales del PICAXE, lo que hace el programa es encender y apagar un pins configurado como salida ya que los mismo pueden ser entrada o salida para esto debemos mirar el datasheet del componente.




En este caso se hizo el destello de unos de los pines utilizados como salida.

En el siguiente programa utilizare uno de los pines como entrada de señal y otro como salida.






Proyectos PICAXE

Desde la pagina del fabricante hay una sección donde podes ver y comprar los kits de proyectos para armar o también podemos utilizar el kits modificarlo y hacer algo a nuestro gusto.



Acá también encontraran software de programación y de prueba de circuitos algunos son pagos y otros gratis.



Programadores.

Las placas para programarlos pueden ser desde un simple protoboard o incluso realizarlas para algunos modelos de PICAXE como para todos los que se encuentran en el mercado, o como la mostrada mas abajo.



También desde la pagina oficial tenemos el PICAXESTORE donde encontraremos varios modelos de programadores y podremos elegir uno que se ajuste a nuestras necesidades.

Otra opción interesante es probar los proyectos de forma virtual con el software PICAXE VSM



Mencionare también que los PICAXE pueden manejar pantallas LCD.




Combinando todos estos controles podemos crear una laptop.



Aquí se prueba un micrófono conectado a una entrada analógica, de las cuales he tomado 4 valores desde su estado normal. esos valores lo he asociado a 3 salidas 3 patas de un led multicolor mediante el picaxe 28x2.




Espero que este apartado sea de vuestro agrado espero comentarios buenos y malos.
